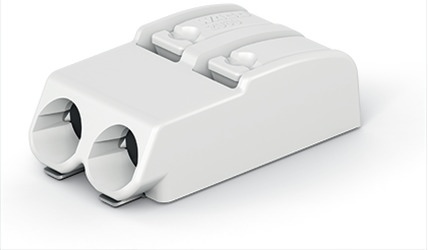

SMD PCB terminal block; Push-button; 0.75 mm²; Pin spacing 4 mm; 2-pole; Push-in CAGE CLAMP®; in tape-and-reel packaging |
|
備註 |
Item description:
|
|
名字 |
數值 |
單位 |
|
SAP 的包裝類型 |
BOX |
|
|
額定值按 1 |
IEC/EN 60664-1 |
|
|
額定電壓 (III / 3) [V] |
63 |
V |
|
額定抑制電壓 (III / 3) [kV] |
2.5 |
kV |
|
額定電壓 (III / 2) [V] |
160 |
V |
|
額定抑制電壓 (III / 2) [kV] |
2.5 |
kV |
|
額定電壓 (II / 2) [V] |
320 |
V |
|
額定抑制電壓 (II / 2) [kV] |
2.5 |
kV |
|
額定電流 [A] |
9 |
A |
|
Legend (ratings) |
(III / 2) ≙ Overvoltage category III / Pollution degree 2 |
|
|
總電位數 |
2 |
|
|
該產品上單個連接對象數量 |
1 |
|
|
層次的數量 |
1 |
|
|
連接技術 |
Push-in CAGE CLAMP® |
|
|
Number of connection points (connection type) |
1 |
|
|
Actuation type |
Operating lever |
|
|
單芯規格 |
0.2 … 0.75 mm² / 24 … 18 AWG |
|
|
細多芯 |
0.2 … 0.75 mm² / 24 … 18 AWG |
|
|
細多芯（帶壓接端子） |
0.25 … 0.34 mm² / … |
|
|
細多芯（未帶壓接端子） |
0.25 … 0.34 mm² / … |
|
|
剝離長度 |
7 … 9 mm / 0.28 … 0.35 in |
|
|
針距 |
4 mm (0.157 in) |
|
|
寬度 |
7.9 mm / 0.311 in |
|
|
高度 |
4.5 mm / 0.177 Inch |
|
|
長度 |
13.1 mm / 0.516 in |
|
|
極數 |
2 |
|
|
Reel diameter of tape-and-reel packaging [mm] |
330 |
mm |
|
Tape width [mm] |
24 |
mm |
|
PCB contact |
SMD |
|
|
總連接點數 |
2 |
|
|
顏色 |
white |
|
|
材料組 |
I |
|
|
絕緣材料 |
聚對苯二甲先胺玻璃纖維 (PPA GF) |
|
|
可燃性等級依照 UL 94 |
V0 |
|
|
觸點材質 |
銅合金 |
|
|
接觸電鍍 |
鍍鋅 |
|
|
火災負載 [MJ] |
0.008 |
MJ |
|
符合 RoHS |
1 |
|
|
重量 [g] |
0.8 |
g |
|
限制溫度範圍 |
-60 … 105 C |
|
