【断路器】断路器选型时的重要参数

文章来源:未知时间:2020-10-19 点击数:
断路器是电工工作中经常要接触的器件,断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器,高低压界线划分比较模糊,一般将3kV以上的称为高压电器。断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前,已获得了广泛的应用。
在实际应用的过程中,选择合适的断路器非常重要,那么首先就一定要理解断路器参数的性质以及断路器的技术参数主要指标,比如框架电流和额定电流这两个参数的区别,这两个参数就一定要理解透彻,它是是断路器选型时的一个重要参数,如果选择错误可能就会造成用电事故。

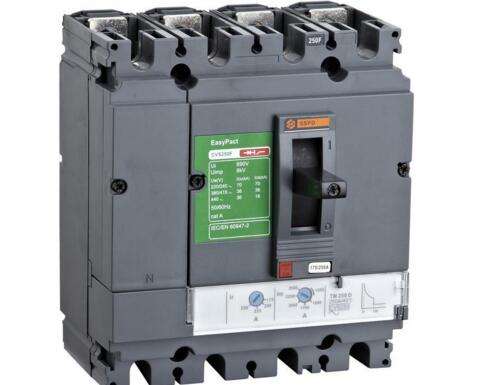

框架电流是断路器选型时的一个重要参数,指断路器的主触头允许通过的最大额定电流。又称为额定不间断电流。
额定电流则指在规定条件下,电器在长期工作制下,各部件的温升不超过规定极限值时所承受的电流值。
如断路器CM1-100,不同型号的断路器它的额定电流有(10),16,25,32,40,50,63,80,100,但其框架电流都为100。下文我们来详细说明。
断路器的技术参数
(1)额定电压(KV)。指断路器正常工作时,系统的额定(线)电压。这是断路器的标称电压,断路器应能保持在这一电压的电力系统中使用,最高工作电压可超过额定电压15%。
(2)额定电流(KA)。指断路器在规定使用和性能条件下可以长期通过的最大电流(有效值)。当额定电流长期通过高压断路器时,其发热温度不应超过国家标准中规定的数值。
(3)额定(短路)开断电流(KA)。指在额定电压下,断路器能可靠切断的最大短路电流周期分量有效值,该值表示断路器的断路能力。
(4)额定峰值耐受(动稳定)电流(KA)。指在规定的使用和性能条件下,断路器在合闸位置时所能承受的额定短时耐受电流第一个半波达到电流峰值。它反映设备受短路电流引起的电动效应能力。
(5)额定短时耐受(热稳定)电流(KA)。指在规定的使用和性能条件下,在额定短路持续时间内,断路器在合闸位置时所能承载的电流有效值。它反应设备经受短路电流引起的热效应能力。
(6)额定短路关合电流(KA)。指在规定的使用和性能条件下,断路器保证正常关合的最大预期峰值电流。
(7)分闸时间(m)。断路器分闸时间是指从接到分闸指令开始到所有极弧触头都分离瞬间的时间间隔。在以前的有关标准中,分闸时间又称为固分时间。
(8)开断时间(ms)。指断路器从分闸线圈通电(发布分闸命令)起至三相电弧完全熄灭为止的时间。开断时间为分闸时间和电弧燃烧时间(燃弧时间)之和。
(9)合闸时间(ms)。合闸时间是指从合闸命令开始到最后一极弧触头接触瞬间的时间间隔。在以前的有关标准中,合闸时间又称为固合时间。
(10)金属短接时间(m)。指断路器在合闸操作时从动、静触头刚接触到刚分离时的一段时间。这个时间如果太长,则当重合于永久故障时持续时间长,对电网稳定不利;如果太短,会影响断路器灭弧室断口间的介质恢复,而导致不能可靠地开断。
(11)分(合)闸不同期时间(m)。指断路器各相间或同相各断口间分(合)的最大差异时间。
(12)额定充气压力(表压,MPa)。指标准大气压下设备运行前或补气时要求充入气体的压力。
(13)相对漏气率(简称漏气率)。指设备(隔室)在额定充气压力下,在一定时间间隔内测定的漏气量与总气量之比,以年漏百分率表示。
(14)无电流间隔时间ms:指由断路器各各相中的电弧完全熄灭到任意相再次同过电流为止的所用时间。

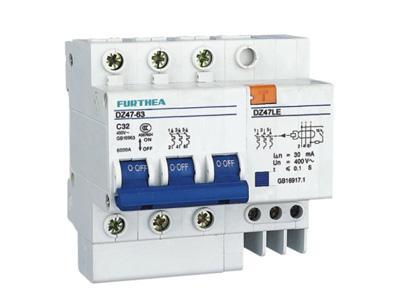

断路器的参数特性
Ue:额定电压(690V)Ui:额定绝缘电压(1000V)Uimp:额定冲击耐受电压(8KV)
断路器的常用基本相关符号其合义断路器的常用基本相关符号其合义及相互之间的关系
Inm——断路器壳架等级电流A,它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。
In——断路器的额定电流A,它所指的含义是该断路器内选用的额定热动型脱扣器电流值,在不可调固定式热脱扣器中In=Ir1。
Ir1——断路器的长延时整定电流A,它所指的含义是该断路器的过载保护脱扣器所整定的电流值。
Ir2——断路器的短延时整定电流A,它所指的含义是该断路器的短延时脱扣器整定的电流,它的数值在电子可调式脱扣器中为2~12Irl左右可调。
Ir3——断路器的瞬时整定电流A,它所指的含义是该断路器瞬时脱扣器整定的电流,它的数值在不可调固定式脱扣器中,配电型为5Irl、10Irl两种,电动机保护型为12Ir1,在电子可调式中,为4~16Irl左右可调。
Ir4——断路器的单相接地整定电流A,它所指的含义是该断路器保护的线路或设备发生单相接地故障时,接地保护脱扣器整定的电流值,它的数值为0.2~0.6Irl左右可调。Ire——断路器的漏电动作电流A,它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时,漏电保护脱扣器整定的电流值。它的数值为0.03/0.1/0.3/0.5A几种。Ir0——断路器预报警动作电流A,它所指的含义是该断路器负载电流超出预先设定的电流时,预报警装置发出报警指示信号,它的数值为0.5~lIr1左右可调。Ir2——短延时脱扣器的脱扣时间整定值s,可调时间为0.05~0.45s。
